U字型MoSi2ヒーティングロッド

U型MoSi2ヒーティングロッドの説明

CVSICのU型二珪化モリブデン(MoSi2)発熱体は、高温焼結プロセスにより高純度MoSi2から作られ、密度は5.5～6.2g/cm³、最高使用温度は1850℃です。2つのコールドエンド（Lu）とU字型のホットエンド（Le）を備え、コールドエンドの直径はホットエンドの2倍で、溶接で接合され、コールドエンドは低抵抗接触のためにアルミニウムでコーティングされている。吊り下げ設置用に設計され、高温と耐酸化性を実現し、セラミック、電子機器、リチウム電池、炉などの高温用途で信頼性の高い加熱オプションとなっています。

ご注文について

U型MoSi2発熱体をご注文の際は、以下のパラメータをお知らせください：

• 素材グレード: 1700/1800/1850

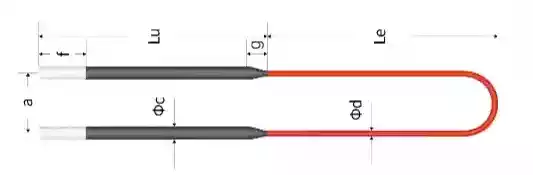

• d/c:ホットゾーン/コールドゾーン直径(mm)
• ル:ホットゾーンの長さ (mm)
• ル:コールドゾーンの長さ（mm）
• A:シャンク間隔 (mm)
• 例:Uタイプ、1800グレード、d/c=3/6mm、Le=140mm、Lu=125mm、A=25mm：1800/U-Type/3/6x140x125x25

注：その他の仕様やカスタマイズについてはお問い合わせください。

U型MoSi2ヒーティングロッド接続方式

• サーフェス・デザインに連絡する： コールドエンドはアルミニウム・コーティングが施され、効率的な導通のための低抵抗接触を保証する。
• 電気接続： 平らなアルミブレードとスプリングクリップで固定し、220～480Vの電源に対応。最適なパフォーマンスを得るには、SCR電圧レギュレーター（正確な温度制御用）を使用。

注：コネクターがコールドエンドにしっかりとフィットし、接続端電圧が0.01V未満であることを確認する。

U型MoSi2ヒーターの応用分野

CVSICのU型MoSi2発熱体は広く使用されています：

• 高温炉:セラミック焼結、ガラス製造などの高温プロセスに対応。
• 電子半導体:ウエハー焼結、拡散炉、封止材加熱に使用。
• リチウム電池材料:電池負極および正極材料の高温処理を容易にする。
• 希土類蛍光体と精密鋳造:高温安定性と均一な加熱を実現。
• 実験炉:高温実験や材料試験のニーズに対応。

U 型 MoSi2 元素 製品の利点

• 超高温耐性:1850℃まで動作し、過酷な環境に最適。
• 高い耐酸化性:高密度MoSi2（5.5～6.2g/cm³）は耐酸化性に優れ、長寿命。
• 迅速で均一な加熱:4%の熱伸びにより、均一な温度領域と急速な加熱を実現。
• 耐食性:低気孔率（7.4%）、低吸水率（0.2%）により、様々な雰囲気（空気、不活性ガス等）に対応し、耐久性を向上。
• 柔軟な設置:U型デザインは吊り下げ設置に適しており、アルミコーティングされたコールドエンドは電気接続を簡素化します。

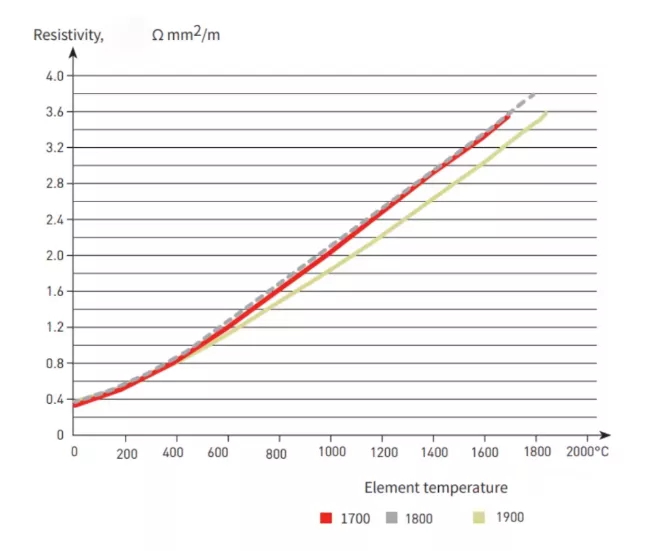

• 安定した抵抗率:抵抗率は時間が経っても一定であるため、新旧のエレメントを混在させることができる。
• グローバルサービス:ISO認定工場、年間生産能力360トン、無料サンプル提供、7-30日配達。

U型MoSi2ヒーティングロッドの取り付け方法

U型MoSi2発熱体の性能と安全性を確保するために、以下の手順に従ってください：

1. エレメントを検査する： 取り付ける前に、亀裂や損傷がないか確認してください。
2. 設置位置： 熱端 (Le) を下向きにして吊り下げセットアップを行い、冷端 (Lu) をファーネスに挿入します。
3. スペーシング設計:炉底や炉壁から適切な距離（熱端直径の3倍以上）を保ち、熱の蓄積を防いでください。
4. 固定装置： コールドエンドの固定にはセラミックまたは耐熱スチールクリップを使用し、機械的ストレスを避ける。
5. 電源接続： 平らなアルミブレードとスプリングクリップを使用してコールドエンドを電源に接続し、確実な接続を確保する。
6. 予熱： 熱衝撃を避けるため、最初の使用時は徐々にパワーを上げる。
7. 定期的なメンテナンス： コネクタとクリップに緩みや腐食がないか点検する。2～3時間使用したらネジを締め直し、熱緩和を図る。

交換用ステップ

1. 損傷したエレメントを見つけ、交換セットを準備する。
2. 電源を切り、アルミブレードと接続ネジを外し、耐火物とプラグを取り除く。
3. 炉上部から新しいエレメントを挿入し、配線を再接続し、耐火物を再充填します。
4. 徐々に加熱し、正常な動作を確保する。

注:設置や交換は専門家が行ってください。詳しくはお問い合わせください。

U型MoSi2ヒーティングロッドの設計推奨事項

U型MoSi2発熱体の性能を最適化するには、以下の提案に従ってください：

• レングス・マッチング:Lu（150-1000mm）とLe（150-1500mm）が炉の寸法に合っていることを確認し、熱端が炉壁に挿入されないようにしてください。
• シャンク間隔設計:安定した設置と均一な熱分布のため、口径に応じたA値（標準／最小）を選択する。
• 雰囲気の選択:最高温度表を参考に、雰囲気（O2、N2、H2など）に応じて1700/1800/1850グレードを選択する。
• スペーシング設計:熱分布を最適化するため、エレメントと炉壁/材料との間の熱端直径は≥3倍、中心間間隔は直径の≥4倍を維持する。
• 温度制御システム:エレメントの寿命を延ばすため、正確な温度制御にはPIDコントローラを使用します。
• コールドエンド保護:コールドエンドのアルミコーティングが無傷であること、および接触不良を避けるためにコネクターがしっかりと固定されていることを確認してください。

カスタマイズ・サービス

CVSICはU型MoSi2発熱体の柔軟なカスタマイズを提供します：

• サイズのカスタマイズ:ホット/コールドゾーンの直径、Lu/Leの長さ、シャンクの間隔を調整する（A）。
• グレード選択:1700/1800/1850グレードを用意し、さまざまな雰囲気や温度のニーズに対応。
• 特殊コーティング:過酷な環境下での性能を強化する耐酸化性コーティングを提供。
• OEM/ODMサービス:バルク卸売、無料サンプル、7-30日配達をサポートします。
• テクニカルサポート:選択とセットアップのための専門家による指導と熱シミュレーションを提供します。
  カスタマイズされたソリューションや無料サンプルについては、お問い合わせください！

CVSICは、セラミック、エレクトロニクス、リチウム電池、および高温プロセスを最適化するために、一流のU型MoSi2発熱体を提供することに専念しています。製品のお見積もり、カスタマイズサービス、または加熱効率を高めるための無料サンプルについては、弊社までお問い合わせください！
