U型SiC発熱体

プッシャーキルン、トロリー炉、その他の高温キルンに理想的な、エネルギー効率が高く、耐久性のあるU字型SiC発熱体で、最高1625℃に達します。CVSICは、卸売、カスタマイズ、グローバル供給を行っています。プロフェッショナルな加熱ソリューションについては、弊社までお問い合わせください！

素材:高純度炭化ケイ素（SiC）、≥99%含有量
形だ： U字型SiC発熱体
電源220V/380V
製造工程:高品質炭化ケイ素ブランク、高温炭化ケイ素再結晶
直径8-65mm
動作温度:1625℃まで
パッケージング:泡の詰物が付いている内部のカートン、外の輸出木枠
アフターサービス:グローバルサービスセンターサポート

U字型SiC素子説明

内容隠す

1. U字型SiC素子説明

2. CVSIC U型SiC素子技術パラメーター

8. U字型SiC素子の設計に関する推奨事項

9. CVSIC U型SiC素子カスタマイズサービス

9.1. U型SiC素子アクセサリ

CVSICのU字型炭化ケイ素発熱体（GDUタイプ）は、2本の同径SiCロッドが1つのコールドエンドを共有し、高温・高均一性キルン用に設計されています。ホットゾーンは最高1600℃、最高使用温度は1625℃に達し、省エネ、長寿命、設置や交換の手間を省きます。プッシャー炉、トロリー炉、箱型炉、その他の周期的な電気炉に最適で、工業加熱に理想的な選択肢です。.

外径（mm）	HZ (mm)	CZ (mm)	OL (mm)	ブリッジサイズ (mm)	抵抗 (Ω)
14	200	250	40	54	2.4-4.6
14	250	300	50	64	3.0-6.0
14	300	350	60	74	3.6-7.0
16	200	250	40	56	1.4-2.8
16	250	300	50	66	1.8-3.6
18	300	350	60	78	2.0-5.0
20	250	300	50	70	1.8-3.6
25	400	400	70	95	1.6-3.4
30	600	400	70	100	1.4-2.8

注：抵抗は校正の目的のみで、大気中1000℃でテストされています。その他の仕様やカスタマイズについてはお問い合わせください。

SiC発熱体抵抗温度特性グラフ

ご注文について

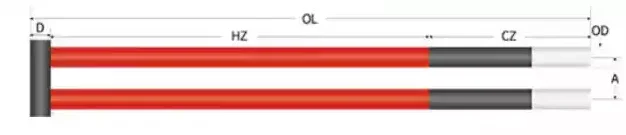

U字型SiC発熱体をご注文の際は、以下のパラメータをお知らせください：

OD:外径（mm）
ヘルツ:ホットゾーンの長さ (mm)
CZ:コールドゾーンの長さ（mm）
OL:全長 (mm)
A:シャンク間隔 (mm)
例:U字型、外径＝20mm、HZ＝300mm、CZ＝400mm、OL＝700mm、A＝60mm、抵抗＝2.24Ω

U字型SiCヒーターの接続方法

U字型SiC発熱体は220Vおよび380V動作に対応：

220V:直列または並列接続を推奨。両方のロッドが寿命を高めるために直列で一致する抵抗を持っていることを確認してください。
380V:一般的にスター結線（小型炉、便利で簡単）またはデルタ結線（大型炉、高出力に適する）を使用します。
注:抵抗値が一定でないと早期故障の原因となります。炉の出力に応じて適切な接続方法を選択し、最適な構成については当社の技術チームにご相談ください。

U型SiC棒の用途

CVSICのU字型SiC発熱体は、片端接続の周期的電気炉用に設計されており、広く使用されています：

プッシャー窯:セラミックや材料の焼結を向上させるため、安定した高熱を供給。
トロリー炉:大規模熱処理に対応し、金属加工に最適。
箱型炉:実験室や小規模の工業用加熱ニーズに対応。
マッフル炉:実験室での試料焼成および材料分析用。
真空炉:不活性ガスまたは真空環境での高温プロセス用。
その他の高温キルン:ガラス製造、半導体焼結などに適している。

CVSUC U字型SiC素子の利点

省エネで効率的:最高1625°C（2957°F）のホットゾーンを備えたU字型デザインにより、エネルギー使用量を削減し、加熱効率を高めます。.
長い寿命:高純度SiC素材は熱衝撃や酸化に強く、交換頻度を削減。
簡単な取り付け:片端接続のため配線やメンテナンスが簡単で、複雑な構造のキルンに最適。
高温性能:最高使用温度は1625℃で、産業界の厳しい要求に応える。.
グローバルサポート:海外サービスセンターによる迅速な対応と技術指導。

U字型SiC素子取付説明書

安全性と性能を確保するため、以下の設置手順に従ってください：

エレメントの検査:取り付け前に亀裂や損傷がないことを確認してください。
固定装置:金属との直接接触を避けるため、セラミック製クランプまたは専用治具を使用する。
電源接続:直列、並列、スター/デルタ接続のいずれかを電圧に応じて選択し、抵抗のマッチングを確保します。
換気:局所的な過熱を防ぐため、設置場所の換気をよくしてください。
予熱:熱衝撃を避けるため、最初はゆっくりとパワーを上げる。
定期メンテナンス:配線や固定具に緩みや腐食がないか確認する。注:取り付けは専門家が行ってください。詳細なガイダンスについては、インストールマニュアルをダウンロードしてください。

U字型SiC素子の設計に関する推奨事項

U字型SiC発熱体の最適な性能を確保するために、以下の提案に従ってください：

ホットゾーンの長さ:炉壁への挿入を避け、アブレーションを防止するため、炉室の幅に合わせる。
コールドゾーンの長さ:付属品接続のため、炉壁の厚さに 50～150mm の延長を加える。
炉口径:コールドエンドの直径の1.4～1.6倍。
スペーシング設計:エレメントと素材またはエレメントと壁の間隔は外径の3倍以上、エレメントの中心間隔は外径の4倍以上で、最適な熱分布が得られる。
ローテーションの柔軟性:応力集中を避けるため、エレメントが360°回転できるようにする。
温度管理:エレメントの寿命を延ばすため、正確な温度調節のためにPIDコントローラーを利用する。

CVSIC U型SiC素子カスタマイズサービス

CVSICは、U字型SiC発熱体の柔軟なカスタマイズを提供します：

サイズのカスタマイズ:外径、ホットゾーン/コールドゾーンの長さ、シャンクの間隔を炉の設計に合わせて調整します。
抵抗の最適化:電源構成に合わせて抵抗を調整。
特殊コーティング:過酷な環境に耐える耐酸化性または耐食性コーティングを提供する。
バルク供給:迅速な配達と安定した品質で大規模な卸売をサポートします。
テクニカルサポート:適切なエレメントの選択から設置まで、専門家によるガイダンスと熱シミュレーションサービスを提供します。カスタマイズされたソリューションや無料の技術相談については、お問い合わせください！

CVSICは、効率的で信頼性の高いU字型SiC発熱体を世界中の産業界のお客様にお届けすることをお約束します。製品のお見積もり、カスタマイズサービス、加熱プロセスを最適化するための技術サポートについては、お気軽にお問い合わせください！

U型SiC素子アクセサリ
