セラミックの焼成、金属の熱処理、半導体の結晶成長など、高温の産業環境において、 炭化ケイ素発熱体 不可欠な役割を果たす。

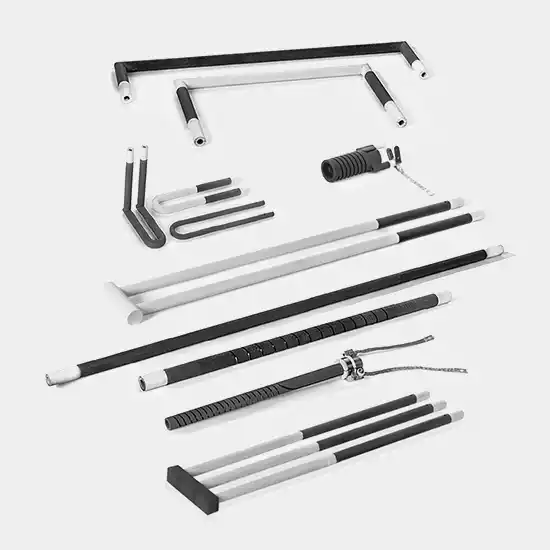

DB型、ED型、U型、H型、W型、片ネジ型、両ネジ型、スロット型など様々な形状があり、工業炉やプロセスの多様なニーズに対応しています。
この記事では、これらの形状の理由、ユニークな特徴、および実用的なアプリケーションを探求し、産業用ユーザーに最適な加熱ソリューションを選択するための実践的なガイドを提供します。
炭化ケイ素発熱体の概要
炭化ケイ素発熱体は、高純度の炭化ケイ素（SiC）材料から作られ、最高2200℃の温度で焼結され、次のようなコア特性を誇ります：
- 高温耐性:1600℃以上で安定した動作。
- 高い熱伝導性:高速で均一な熱伝達によるエネルギー効率。
- 耐食性と耐摩耗性:酸性、アルカリ性、長期間の使用に最適。
- 柔軟性:様々なタイプの炉に対応する複数の形状設計。
多様な形状は、炉の構造、加熱方法（抵抗式または対流式）、設置スペース、温度分布の要求など、工業用途の多様なニーズから生じる。 CVSIC は、それぞれの形状の理由、特徴、用途を説明する。
異なる形状の炭化ケイ素発熱体の分析

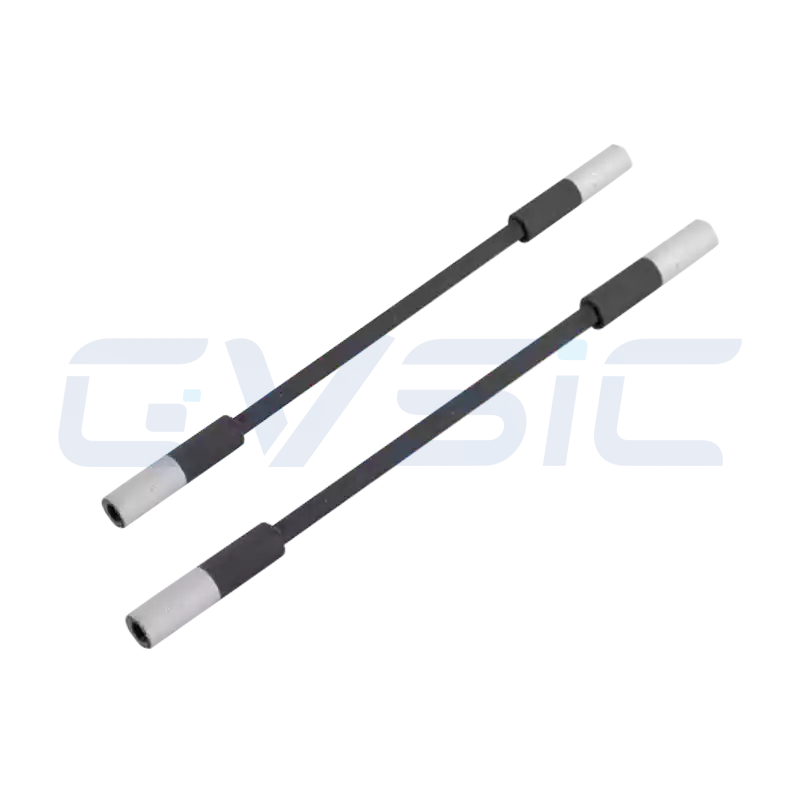

DBタイプ（ダンベルタイプ）
開発の理由:について DB型SiCヒーター は、炉の高強度支持と効率的加熱のニーズに応えるために設計された。両端が太く、中央部がスリムな「ダンベル」形状により、設置が容易になり、熱分布が最適化される。
特徴:
- より厚い端部は機械的強度を高め、取り付け時の破損のリスクを低減します。
- スリムなヒーターゾーンが熱を集中させ、均一な高温出力を実現。
- 耐熱衝撃性に優れ、頻繁にオン・オフを繰り返す炉に最適。
アプリケーション:
- セラミック焼成:景徳鎮の陶磁器工場のようなトンネル窯で、磁器の高温焼成に使用される。
- 金属熱処理:アニール炉で均一な高温を提供。
- 実験炉:材料試験用の小規模実験炉で使用。

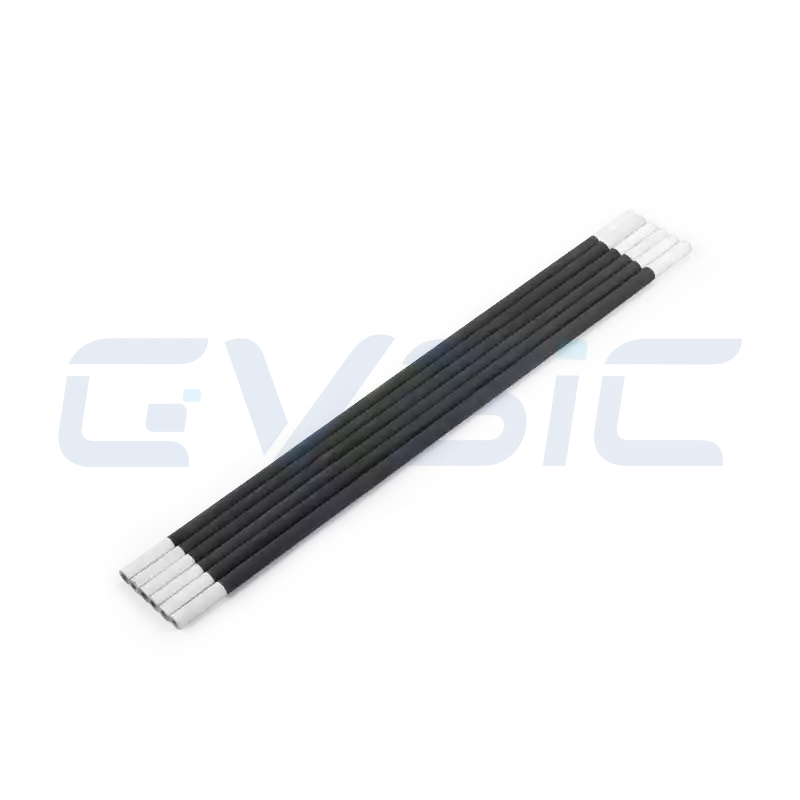

EDタイプ（等径タイプ）
開発の理由:について ED型SiCヒーター は、製造を簡素化し、コストを削減するために作られた。その均一な直径は、一般的な加熱ニーズを満たしながら、標準化された生産をサポートします。
特徴:
- 直径が一貫しているため、製造が簡素化され、コストが削減される。
- 均等な熱分布は、中程度の温度均一性が要求されるシナリオに適している。
- 柔軟な設置が可能で、水平または垂直の設置に適しています。
アプリケーション:
- ガラス産業:安定した加熱のためガラス溶解炉に使用。
- 冶金学:金属製錬用の中小炉で使用される。
- 教育・研究:大学研究室の熱処理装置で使用。
U字型炭化ケイ素発熱体
開発の理由:について U字型SiC素子 は狭い炉室や両端接続を必要とする場面向けに設計されました。湾曲した形状により、炉の上部または側面からの挿入が可能で、設置スペースを最小限に抑えます。
特徴:
- 両端が電源に接続されるU字型構造により、接続が簡単になる。
- コの字型の底面に加熱が集中し、局所的な高温ニーズに最適。
- 耐熱衝撃性が高く、急速加熱に適している。
アプリケーション:
- 半導体製造:結晶成長炉に精密な高温を提供。
- 小型窯:芸術陶芸スタジオの焼成設備に使用される。
- 化学処理:耐腐食性化学反応器を加熱する。

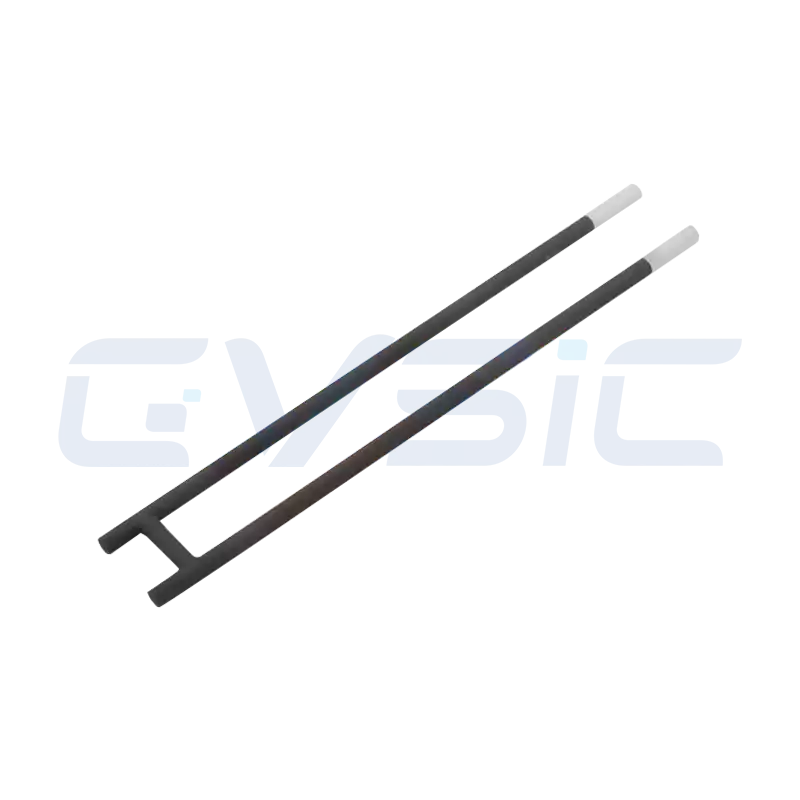

H型炭化ケイ素発熱体
開発の理由:について H型SiC素子 は大型炉室またはマルチゾーン加熱用に設計されました。クロスビーム構造により広い加熱エリアをカバーし、複雑な炉の設計に最適です。
特徴:
- クロスビームデザインは加熱範囲を拡大し、大型ワークに適しています。
- 強力なエンドサポートで、吊り下げ設置に最適。
- 熱分布が広く、多点加熱に適している。
アプリケーション:
- 航空宇宙:航空機部品の大型熱処理炉に使用。
- 工業用キルン:セメントや耐火物の焼成に高温を提供する。
- 新エネルギー:太陽電池焼結炉に使用。

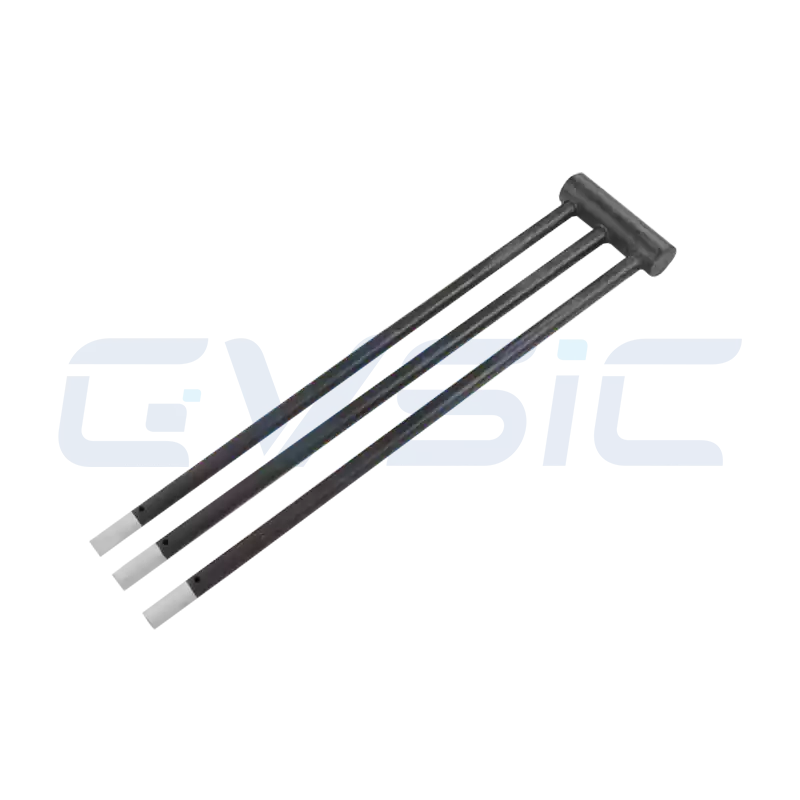

W形炭化ケイ素発熱体
開発の理由:について W型SiC素子 は、加熱効率を高め、複雑な炉構造に対応するために設計されました。多面的な設計により加熱表面積が拡大し、高出力要求に最適です。
特徴:
- マルチフォールド構造は、より広い加熱面積と高い熱効率を提供する。
- マルチゾーン・キルンのような複雑な形状の炉に適しています。
- 高い機械的強度と正確な取り付けアライメントを必要とする。
アプリケーション:
- セラミック産業:高温焼成用の大型ローラーキルンに使用される。
- 冶金熱処理:重要なスチール部品に均一な加熱を提供。
- 新エネルギー電池:リチウム電池材料の焼結炉に使用。
単ねじ炭化ケイ素発熱体
開発の理由:について シングルスレッド・エレメント は、取り付けと交換が簡単にできるように設計されています。ネジ式なので電極に素早く接続でき、頻繁なメンテナンスに最適です。
特徴:
- 片ネジタイプのため、迅速な取り付けと取り外しが可能。
- ヒーティングゾーンの長さはカスタマイズ可能で、小型から中型の炉に適しています。
- 接触抵抗が低く、電気効率を最大化。
アプリケーション:
- 小型炉:宝飾品加工や歯科用セラミック焼成炉に使用される。
- ラボラトリー機器:高温実験に正確な加熱を提供。
- 化学工業:小規模原子炉に安定した熱を供給。
ダブルスレッド炭化ケイ素ヒーターエレメント
開発の理由:について ダブルスレッドSiC素子 は、接続の安定性を高め、ハイパワーアプリケーションをサポートするように設計されています。デュアルスレッド端により、電気的および機械的信頼性が向上します。
特徴:
- デュアルスレッド端により、安定した接続を保証し、大電流アプリケーションに最適。
- 高温性能に優れ、長時間の運転に適している。
- 製造精度が高くなり、コストが若干上昇する。
アプリケーション:
- 半導体製造:ウェハー熱処理炉に高出力加熱を提供。
- 工業用熱処理:重要な金属部品の焼入れ炉に使用される。
- 新エネルギー:燃料電池の焼結炉に使用。

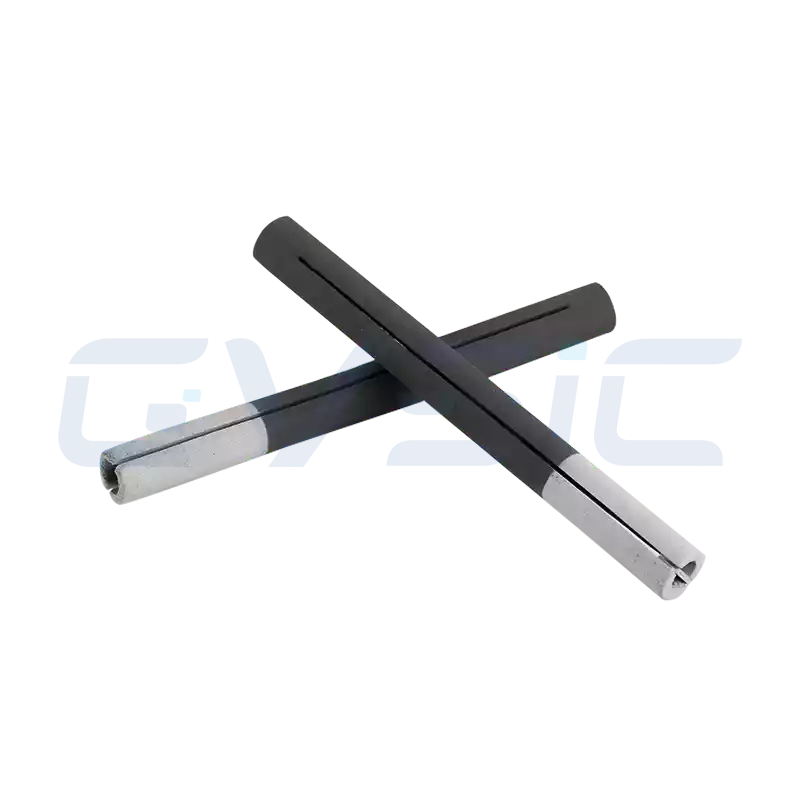

スロット型炭化ケイ素発熱体
開発の理由:について スロット型SiCヒーター は特殊な炉や埋め込み部品を必要とする設備用に設計されました。スロット構造により、炉壁や固定位置への埋め込みが可能です。
特徴:
- 溝付きデザインにより、埋め込み設置が容易で、スペースを節約できる。
- 熱はスロット内に集中するため、局所的な高温ニーズに最適である。
- 機械的ひずみに対する耐性が強く、振動環境での使用に適している。
アプリケーション:
- 精密セラミックス:高級セラミック焼成炉に組み込まれています。
- エレクトロニクス産業:電子部品熱処理装置に使用。
- 研究実験:高温試験セットアップ用にカスタマイズされた加熱を提供。
形状はさまざまですが、炭化ケイ素発熱体には共通してこのような利点があります：
- 高い耐久性:硬度はモース硬度9.5で、従来の素材をはるかに上回り、長寿命を保証する。
- エネルギー効率:高い熱伝導性によりエネルギー損失を低減し、中国のカーボンニュートラルとピークエミッションの目標をサポートする。
- 柔軟なカスタマイズ:炉とプロセスのニーズに合わせた形状とサイズ。
- 地域サポート:CVSICのようなサプライヤーは、迅速な対応とカスタマイズされたサービスを提供している。
ケーススタディCVSIC炭化ケイ素発熱体アプリケーション
広東省佛山市のあるセラミック工場は、従来の発熱体の故障による頻繁なダウンタイムに悩まされていた。そこで CVSIC U型・DB型炭化ケイ素発熱体:
- 結果:SiC素子の高い耐久性により、25%はダウンタイムを短縮。
- データ:1500℃では、CVSIC素子は安定した性能を維持し、18%のエネルギー消費削減を実現した。
- お客様の声:「CVSICのU字型エレメントは、私たちの窯に完璧に適合し、設置も簡単で、効率を高めて競争力を高めてくれました」。
市場動向と将来展望
- 需要ドライバー:セラミックス、新エネルギー、半導体産業の急成長により、SiC発熱体の需要が高まっている。
- 技術革新:新しいSiCコーティングとカスタマイズ設計が素子の性能を高める。
- 市場規模:世界のSiC市場は2032年までに95億米ドルに達し、CAGRは17.8%になると予測されている。
- CVSICの貢献:中国ブランドとして、CVSICは効率的で環境に優しい発熱体の開発と産業アップグレードのサポートに取り組んでいます。
結論
炭化ケイ素発熱体の形状は、BB型、ED型、コの字型、H型、W型、片ネジ型、両ネジ型、スロット型などがあり、セラミック焼成から半導体製造まで様々な用途に対応しています。 CVSIC炭化ケイ素発熱体CVSICは、高純度、カスタマイズ設計、現地サポートにより、中国の産業ユーザーに信頼性の高いソリューションを提供しています。効率的なキルンヒーティングや精密な新エネルギー生産など、CVSICはお客様のご要望にお応えします。
行動を起こす:CVSICでは、お客様の生産効率を高める炭化ケイ素加熱ソリューションをご用意しております。
