현대 실험 및 산업 생산에서 머플로는 가장 필수적인 고온 장치 중 하나로 자리 잡고 있습니다.
과학적 회분 분석, 재료 소결, 금속 열처리 등 머플로는 사실상 어디에나 존재합니다. 머플로는 정밀한 온도 제어에 대한 연구자의 요구를 충족하는 동시에 산업 사용자의 지속적인 생산 요구를 지원합니다.
이 문서는 CVSIC 고온 엔지니어링 팀은 머플 퍼니스의 작동 원리, 온도 등급, 적용 분야 차이점, 선택 로직을 이해하여 프로젝트에 신뢰할 수 있는 고온 솔루션을 제공합니다.
머플 퍼니스 정의 및 작동 원리
A 머플 퍼니스, 라고도 합니다. 상자 용광로, 는 실험실 및 산업용 밀폐형 고온 가열 장치입니다. 격리된 챔버 내부에서 정밀한 가열을 제공하도록 설계되었습니다. 따라서 외부 간섭으로부터 공정을 보호합니다.
머플 퍼니스의 주요 구성 요소는 다음과 같습니다:
- 챔버(퍼니스 라이닝): 내화성 소재로 제작되어 균일한 온도장을 유지하여 샘플을 놓을 수 있는 안정적인 공간을 제공합니다.
- 절연 레이어: 열 손실을 줄여주는 섬유 담요 또는 세라믹 보드.
- 발열체: 저항선을 사용하여 열을 발생시키는 코어 시스템, SiC또는 MoSi2 발열 소자, 는 각각 특정 온도 범위에 맞게 선택됩니다.
- 제어 시스템: PID 컨트롤러 또는 터치스크린이 온도를 정밀하게 조절합니다.
작동 원리는 간단하고 효과적입니다. 전류가 발열체에 전력을 공급하여 열을 발생시킵니다. 이렇게 하면 머플 챔버 내부에 독립된 고온 구역이 생성되어 외부 오염을 방지할 수 있습니다. 표준 전기로와 달리 머플로는 격리 가열에 중점을 둡니다. 따라서 민감한 재료에 매우 안정적입니다.
머플 퍼니스의 열 전달은 복사와 대류를 결합합니다. 복사는 햇빛과 유사하게 에너지를 직접 전달합니다. 대류는 공기를 순환시켜 열을 고르게 분산시킵니다. 이 조합은 일반 전기로에 비해 뛰어난 온도 균일성을 만들어냅니다. 제 경험에 따르면 이 방식은 시료의 핫스팟을 줄이고 실험 실패를 방지하는 데 도움이 됩니다. 불균일하게 가열하면 세라믹 배치의 절반은 완벽하게 소결되지만 나머지 절반은 소결이 덜 된 상태로 남을 수 있는데, 이러한 문제를 방지할 수 있습니다.
머플 퍼니스 온도 범위 및 발열체 비교(1100°C~1800°C)
머플 용광로는 1100°C~1800°C에 이르며 발열체에 따라 성능이 달라집니다. 올바르게 선택하면 과열을 방지하고 적절한 온도를 유지할 수 있습니다. 다음은 세 가지 주요 유형입니다.
저항 와이어 머플 용광로(≤1200°C)
- 이상적인 애플리케이션: 실험실 분석, 애싱, 건조 및 저온 어닐링.
- 장점: 경제적이고 심플한 디자인에 유지 관리가 쉬워 예산에 민감한 사용자에게 적합합니다.
- 단점: 사용 수명이 짧고 장시간 고온 작동에는 적합하지 않습니다.
- 엔지니어링 인사이트: 저항선은 고온에서 산화되어 저항을 높이고 효율을 떨어뜨리는 절연 산화물을 형성합니다. 램프업 속도를 제어하고 통풍이 잘되도록 하여 수명을 연장하세요.
SiC 발열체 머플 용광로(1200-1600°C)
- 이상적인 애플리케이션: 세라믹 소결, 금속 어닐링 및 분말 소결.
- 장점: SiC 소자는 빠른 가열과 높은 열 효율을 제공하여 목표 온도에 빠르게 도달하여 에너지를 절약합니다.
- 단점: 중간 정도의 내산화성은 습한 환경에서 보호 조치가 필요합니다.
저항 와이어에 비해 SiC 소자는 수명이 길고 열 반응이 빨라 더욱 안정적인 성능을 제공합니다.
| 매개변수 | 저항 와이어 용광로 | SiC 용광로 |
| 최대 온도 | ≤1200°C | ≤1600°C |
| 램프업 속도 | 느린 | 빠른 |
| 수명 | 짧은 | Medium |
| 비용 | 낮음 | Medium |
전문가 팁: 연속 고온 공정의 경우 SiC 발열체는 필요한 안정성과 비용 절감 효과를 제공합니다.
CVSIC SIC 발열체 머플 퍼니스 판매
MoSi2 발열체 머플 용광로(1700-1800°C)
- 이상적인 애플리케이션: 고온 세라믹 실험, 유리 용해 및 연구소의 첨단 재료 연구.
- 장점: 뛰어난 내산화성으로 극한의 열에서도 안정적으로 작동합니다.
- 단점: 높은 초기 비용, 재료의 취성으로 인해 설치 시 세심한 취급이 필요함.

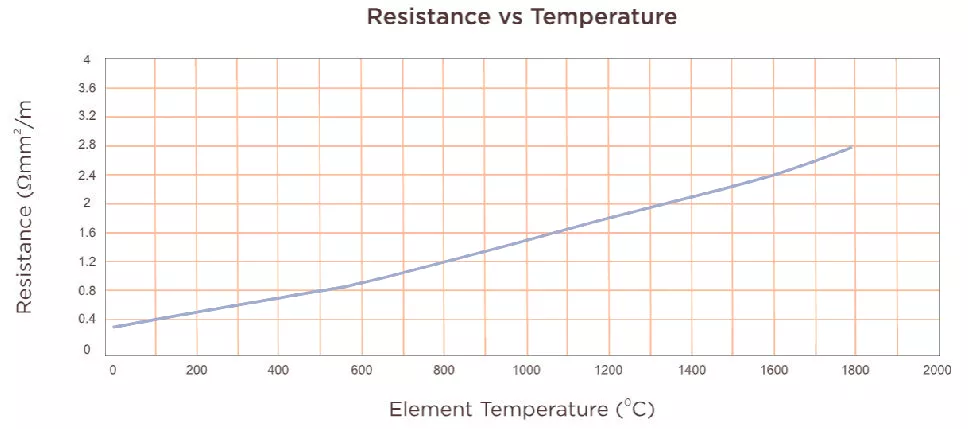

고온에서는 몰리브덴 디실리사이드 발열체 는 추가 산화를 효과적으로 차단하는 고밀도 SiO₂ 보호막을 형성하여 극한의 열에서도 장기간 안정적으로 작동할 수 있습니다. 1600°C 이상에서 MoSi₂는 성능 저하가 가장 적기 때문에 까다로운 연구 분야에 탁월한 선택이 될 수 있습니다.
| 발열체 | 최대 온도 | 수명(시간) | 열 반응 시간(최대 1200°C) |
| 저항 와이어 | ≤1200°C | 500-1000 | 느림(30-60분) |
| SiC | 1200-1600°C | 2000-5000 | 빠름(10~30분) |
| MoSi₂ | 1700-1800°C | 3000-8000 | 중간(15-40분) |
표에서 볼 수 있듯이 SiC는 중간 범위 온도에서 성능과 가치의 균형을 가장 잘 맞추고 있으며, 이는 제가 고객에게 선택을 안내할 때 자주 사용하는 벤치마크입니다.
용량 선택 가이드(1L-1000L)
챔버 부피는 로딩 용량에 직접적인 영향을 미치므로 정확하게 맞추는 것이 중요합니다. 부피가 맞지 않으면 공간이 낭비되거나 샘플이 과밀해질 수 있습니다. 수년간의 실무 경험을 바탕으로 이를 세 가지 실용적인 카테고리로 나누어 설명하겠습니다.
1-10L: 소형 용광로
- 일반적인 애플리케이션: 실험실 및 분석 센터.
- 주요 이점: 빠른 가열, 공간 절약형 디자인으로 단일 샘플 워크플로우에 이상적입니다.
크기를 조정하려면 아래의 샘플 용량 참조를 사용하여 챔버 용량을 필요에 맞게 조정하세요:
| 샘플 유형 | 권장 볼륨 |
| 작은 도자기 | 1-3L |
| 금속 샘플 | 3-5L |
| 화학 재 | 5-10L |
10-200L: 중형 용광로
- 일반적인 애플리케이션: 파일럿 생산 라인과 재료 R&D 센터를 통해 정밀도와 처리량 간의 스마트한 균형을 유지합니다.
- 주요 이점: 효율적인 프로세스 검증 또는 소규모 배치 테스트를 위한 균형 잡힌 용량.
소형 모델은 정밀한 작업에 편리한 휴대용 툴킷이라고 생각하면 되고, 중형 모델은 소형 냉장고와 비슷하며 제어 성능 저하 없이 확장된 테스트를 위한 훨씬 더 넓은 공간을 제공합니다.
200-1000L: 대규모 용광로
- 일반적인 애플리케이션: 산업 생산 라인, 배치 소결 및 열처리 시설.
- 주요 인사이트: 이 모델은 일관된 대용량 결과를 위해 우수한 온도 영역 균일성과 정밀한 열 분배를 우선시합니다.
실험실용 머플 용광로와 산업용 머플 용광로: 주요 차이점 및 선택 가이드
실험실 용광로는 정밀도가 뛰어나고 산업용 용광로는 처리량이 높습니다. 이 간단한 비교를 통해 선택에 참고하세요:
| 측면 | 실험실 용광로 | 산업용 용광로 |
| 발열체 | 저항 와이어/SiC | SiC/MoSi₂ |
| 제어 시스템 | 기본 PID | PLC 자동화 |
| 캐비닛 디자인 | 벤치탑 | 수직/플로어 스탠딩 |
| 주요 초점 | 정밀도 | 용량 및 내구성 |
테이크아웃: 실험의 일관성을 위해 최고의 정밀도와 반복성이 필수적인 경우 실험실용 모델을 선택하세요. 작업에서 강력한 성능, 대규모 용량 및 연장된 서비스 수명이 필요한 경우 산업 등급 용광로를 선택하세요. 주요 요구 사항인 정밀도 대 대용량 및 내구성을 기준으로 결정하세요.
산업 전반의 머플 퍼니스 애플리케이션
세라믹 산업
소결 및 유약 용융에 필수적입니다. 소결 프로파일은 재료 밀도에 큰 영향을 미치는데, 점진적인 온도 상승으로 다공성이 감소하여 전반적인 강도와 신뢰성이 향상됩니다.
금속 및 야금
핵심 공정에는 어닐링, 브레이징 및 열처리가 포함됩니다. 다중 구역 온도 제어와 결합된 보호 분위기(예: 불활성 가스)는 산화를 효과적으로 제한하여 야금학적 특성을 최적화합니다.
유리 제조
연화 및 성형에 필수적입니다. SiO₂는 주요 온도(예: 573°C에서 α 석영에서 β 석영으로)에서 구조적 전이를 겪는데, 이때 정밀한 용광로 제어를 통해 균열과 같은 결함을 방지할 수 있습니다.
화학 분석 및 R&D
회분 및 시료 전처리에서 정밀한 온도 제어는 재현 가능한 결과를 보장하며, 1°C 차이로 결과가 왜곡될 수 있으므로 신뢰성이 필수적입니다.
적합한 머플 퍼니스 모델 및 온도 범위를 선택하는 방법
복잡하게 생각할 필요 없이 간단한 5단계 체크리스트에 따라 인쇄하여 체크하면 됩니다:
- 애플리케이션 정의: 분석, 소결 또는 용융인가요?
- 필요한 온도 설정: 요소에 맞춰 정렬합니다(예: 저항선의 경우 ≤1200°C).
- 용량에 맞는 크기: 샘플 볼륨에 맞게 스케일링합니다.
- 선택 컨트롤: 기본은 PID, 고급은 PLC?
- 효율성 고려 요소: 에너지 스마트하고 수명이 긴 설계를 위해 CVSIC를 선택하세요.
이 편리한 참조 표로 필요에 맞게 설정하세요:
| 애플리케이션 | 온도 범위 | 권장 요소 | CVSIC 모델 |
| 실험실 분석 | ≤1200°C | 저항 와이어 | CVSIC 1200 컴팩트 머플 퍼니스 |
| 세라믹 소결 | 1200-1600°C | SiC | CVSIC 1700 머플 퍼니스 |
| 유리 용융 | 1700-1800°C | MoSi₂ | CVSIC 1800 머플 퍼니스 |
OEM/ODM 및 커스터마이징 서비스
표준 모델 외에도 CVSIC는 고객의 사양에 맞게 조정 가능한 OEM 및 ODM 파트너십을 제공합니다.
- OEM 서비스: 원활한 브랜드 통합을 위해 로고, 미학 및 패키징을 맞춤화합니다.
- ODM 서비스: 요구 사항에 따라 용광로 구조, 제어 시스템 및 단열재를 개선하세요.
챔버 재질, 도어 방향, 인터페이스 또는 다중 구역 설정을 선택하세요.
자주 묻는 질문
머플 퍼니스는 얼마나 오래 연속으로 작동할 수 있나요?
사용 시간은 발열체에 따라 다릅니다: 저항 와이어 ~1000시간, SiC ~2000시간, MoSi₂ >3000시간.
챔버 재료가 가열 효율에 영향을 미치나요?
예. 고순도 알루미나 라이닝은 균일성과 열충격 저항성을 높입니다.
불활성 대기에서 작동할 수 있나요?
표준 모델은 공기를 사용하며, 사용자 지정을 통해 불활성 가스 설정을 사용할 수 있습니다.
실험실 용광로와 산업용 용광로의 제어 시스템에는 어떤 차이가 있나요?
Lab: 실험실: 튜닝용 PID. 산업: 자동화 및 데이터 제어를 위한 PLC.
사용자 지정 크기 또는 온도 사양을 수용할 수 있나요?
1L-1000L의 용량과 1100°C-1800°C의 온도에서 완벽한 맞춤화를 제공합니다.
