Trança de alumínio

Trança de alumínio Descrição

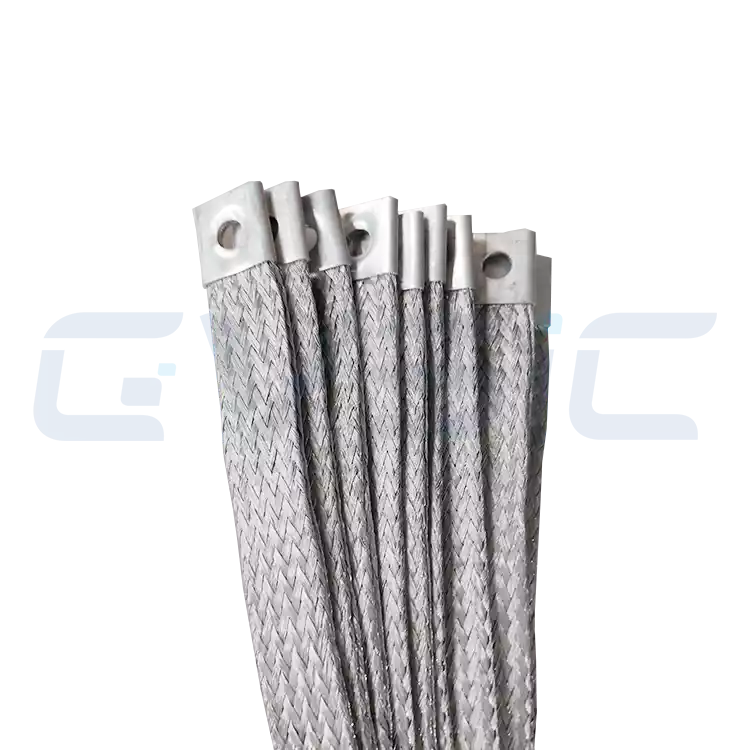

O entrançado de alumínio CVSIC (também conhecido como entrançado de ligação de alumínio flexível, entrançado de arrefecimento de alumínio ou entrançado de folha de alumínio) é um acessório especializado para elementos de aquecimento de carboneto de silício (SiC), utilizado para ligar elementos SiC a fontes de energia externas para uma condutividade eficiente e dissipação de calor. Fabricado a partir de fios finos de alumínio de alta condutividade, combinados com aço inoxidável, oferece flexibilidade, resistência a altas temperaturas e resistência à corrosão, com uma capacidade de corrente de 25-400A. Disponível em modelos de orifício simples e duplo para satisfazer várias necessidades de cablagem, proporciona uma ligação fiável para sistemas de aquecimento industrial em fornos de alta temperatura, semicondutores electrónicos, baterias de lítio e muito mais.

Trança de alumínio Especificações comuns:

• FiosFiosDiâmetro do fio: (12150.35), (24150.35), (36150.35)
• Área nominal da secção transversal: 2-50mm², 8-48 fusos
• Tipo:

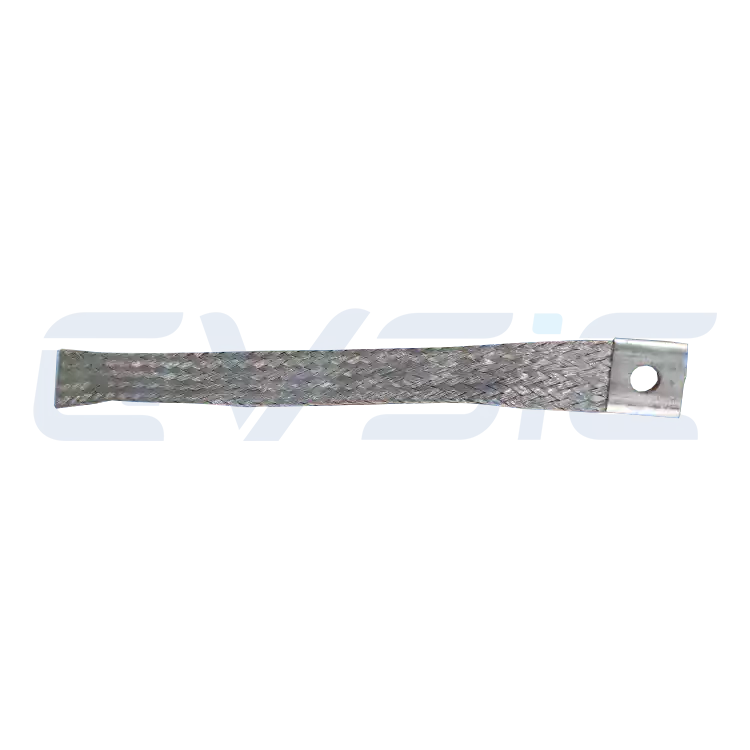

  • Furo único: Uma extremidade com um orifício para ligar o terminal ao elemento SiC

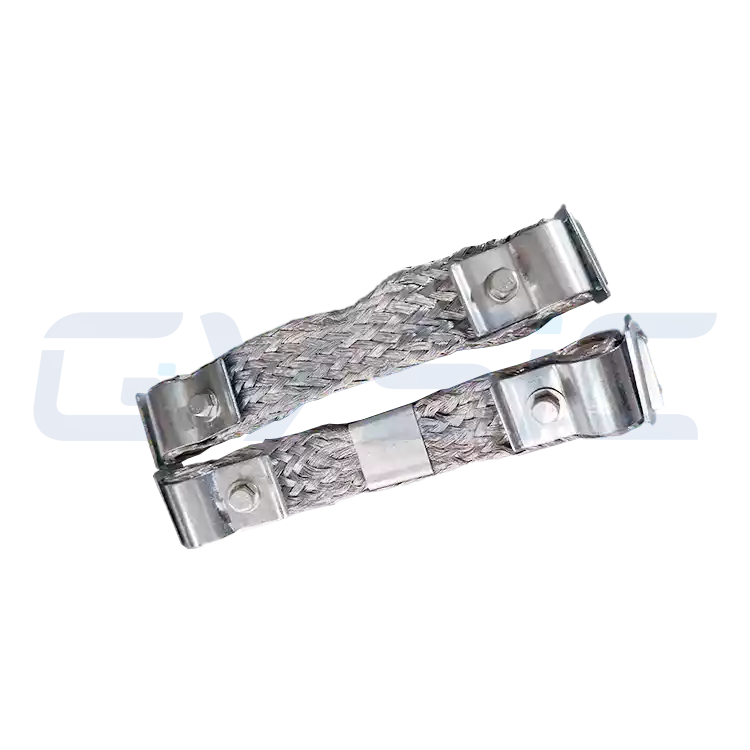

  • Furo duplo: Ambas as extremidades têm orifícios para ligações terminal a terminal
• Corrente nominal: 25A, 50A, 100A, 200A, 400A

Informações para encomenda

Quando encomendar trança de alumínio, indique os seguintes parâmetros:

• Diâmetro do elemento SiC: Corresponder ao diâmetro da extremidade fria do elemento de aquecimento
• Corrente nominal: 25/50/100/200/400A
• Tipo: Furo simples ou duplo
• Comprimento: Comprimento específico (pelo menos 25 mm mais longo do que a distância em linha reta entre a extremidade fria e o barramento)
• Exemplo: Trança de alumínio de furo único, para elemento SiC de 14 mm de diâmetro, corrente de 100 A, comprimento de 200 mm
• Nota: Especificações personalizáveis (8-48 fusos, entrançamento de uma ou várias camadas) com base nos requisitos do cliente ou em amostras.

Método de ligação de trança de alumínio

• Posição de instalação: A trança de alumínio é fixada à extremidade fria revestida de alumínio do elemento de aquecimento SiC, ligando-o à fonte de alimentação externa.
• Método de ligação:
  1. Fixe a trança de alumínio à extremidade fria com um clipe de aço e um parafuso e ligue a outra extremidade ao barramento utilizando uma crimpagem de alumínio.
  2. Assegurar que o comprimento é, pelo menos, 25 mm mais longo do que a distância em linha reta entre a extremidade fria e o barramento para evitar tensões mecânicas.
  3. Ajustar a trança de alumínio antes da instalação, apertando os parafusos uniformemente para evitar dobras ou forças externas no elemento.
  4. Ligar primeiro o barramento e, em seguida, fixar o elemento SiC um a um, assegurando um bom contacto com uma tensão final de ligação <0,01V.
  5. Depois de o forno ter atingido a temperatura de funcionamento durante 2-3 horas, voltar a apertar os parafusos para evitar o relaxamento térmico.
• Nota: O design do fio de alumínio fino multifilar suporta correntes elevadas, juntamente com clipes de mola em aço inoxidável para ligações estáveis e uma gestão superior do calor. Utilize um regulador de tensão SCR (um dispositivo de controlo de temperatura) para otimizar o desempenho.

Campos de aplicação da trança de alumínio

A trança de alumínio CVSIC é amplamente utilizada em:

• Fornos de alta temperatura: Suporta ligações eléctricas para fornos de caixa, fornos de túnel e fornos de mufla.
• Semicondutores electrónicos: Utilizado em ligações eléctricas para sinterização de bolachas, fornos de difusão e processos de encapsulamento.
• Materiais para baterias de lítio: Suporta as necessidades de ligação para o processamento a alta temperatura de materiais de ânodo e cátodo de baterias.
• Cerâmica e metalurgia do pó: Garante ligações fiáveis e estáveis para processos de sinterização a alta temperatura.
• Fósforos de terras raras e fundição de precisão: Fornece ligações resistentes à corrosão para ambientes agressivos.

Vantagens do produto

• Alta condutividade: Os fios de alumínio fino multifilares suportam correntes de 25-400A com tensão final de ligação <0,01V para uma perda mínima de energia.
• Gestão superior do calor: O design flexível reduz a temperatura, prolongando a vida útil dos elementos e conectores SiC.
• Elevada flexibilidade: Os modelos de furo simples ou duplo com comprimentos personalizáveis satisfazem diversas necessidades de cablagem.
• Resistência a altas temperaturas e à corrosão: A folha de alumínio, combinada com o aço inoxidável, resiste à oxidação, o que a torna ideal para ambientes de alta temperatura.
• Instalação fácil: Emparelhado com grampos de mola em aço inoxidável para uma instalação simples e baixos custos de manutenção.
• Serviço global: Fábrica com certificação ISO, capacidade anual de 360 toneladas, oferece amostras grátis, sem encomenda mínima e entrega em 7-30 dias.

Método de instalação da trança de alumínio

Para garantir o desempenho e a segurança da trança de alumínio, siga estes passos:

1. Inspecionar o acessório: Confirmar se a trança de alumínio não está danificada e se tem o comprimento necessário (pelo menos 25 mm a mais do que a distância em linha reta).
2. Correção para Cold End: Fixe a trança de alumínio à extremidade fria revestida a alumínio do elemento SiC com um grampo de mola e um parafuso de aço inoxidável.
3. Ligação ao barramento: Fixar a outra extremidade ao barramento com uma cravação de alumínio, assegurando um bom contacto.
4. Ajustar o stress: Assegurar-se de que o elemento não é afetado por forças de flexão ou de alongamento e apertar os parafusos uniformemente.
5. Controlo pós-aquecimento: Após 2 a 3 horas de funcionamento do forno, voltar a apertar os parafusos para evitar o relaxamento térmico.

Recomendações de design de tranças de alumínio

• Diâmetro do elemento de correspondência: Selecionar uma trança de alumínio correspondente ao diâmetro da extremidade fria do elemento de aquecimento SiC para uma ligação estável.
• Capacidade atual: Escolha uma corrente nominal de 25-400A com base na potência do elemento SiC para evitar sobrecarga.
• Conceção do comprimento: Assegurar que o comprimento inclui uma margem de 25 mm para evitar tensões mecânicas no elemento.
• Espaço de instalação: Utilize ligações de orifício simples para as ligações entre elementos e terminais e ligações de orifício duplo para as ligações entre terminais, planeando a disposição em conformidade.
• Sistema de controlo da temperatura: Emparelhado com um regulador de tensão SCR para otimizar o controlo da corrente e prolongar a vida útil do acessório e do elemento.
• Manutenção regular: Verificar o aperto dos parafusos durante o funcionamento inicial para evitar que o relaxamento térmico afecte o desempenho da ligação.

Serviços de personalização de tranças de alumínio

A CVSIC oferece uma personalização flexível para a trança de alumínio:

• Personalização das especificações: Adaptar os tipos de furos simples/duplos, o número de fusos (8-48), o comprimento e a área da secção transversal (2-50 mm²) com base no diâmetro do elemento SiC e nas necessidades actuais.
• Serviços OEM/ODM: Apoio ao comércio grossista a granel, amostras grátis, sem encomenda mínima e entrega em 7-30 dias.
• Revestimentos especiais: Oferecem revestimentos resistentes à oxidação ou à corrosão para um melhor desempenho em ambientes de alta temperatura.
• Apoio técnico: Oferecer orientação especializada e simulação térmica para seleção e instalação.

A CVSIC está empenhada em fornecer tranças de alumínio de alta qualidade para otimizar o desempenho da ligação de elementos de aquecimento de carboneto de silício para fornos de alta temperatura, eletrónica, baterias de lítio e muito mais. Contacte-nos para obter cotações de produtos, serviços de personalização ou amostras grátis para aumentar a sua eficiência de aquecimento!
